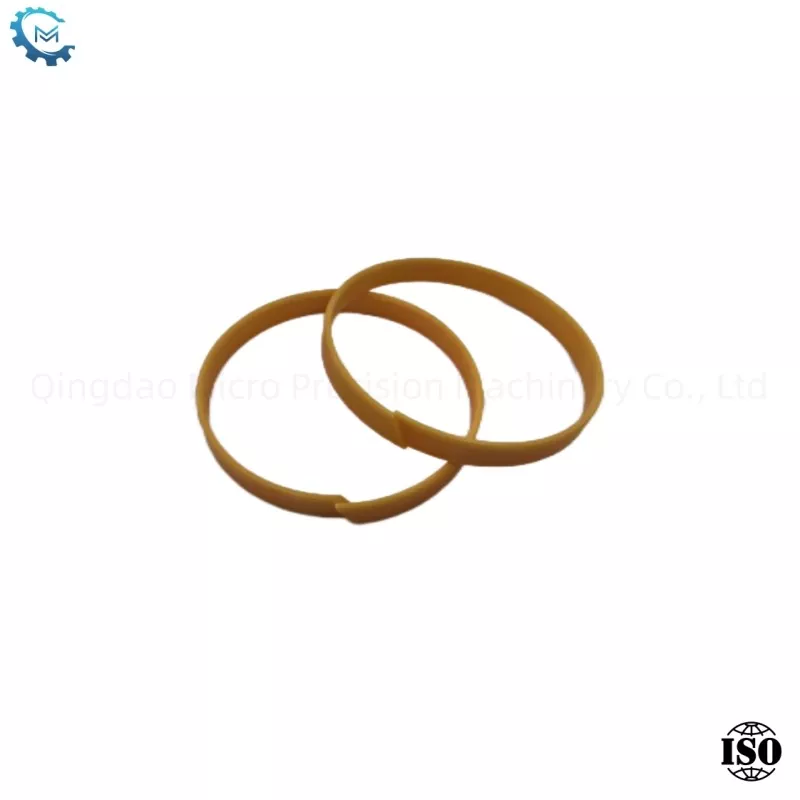

Водещ пръстен от серия MPMDS
Серията на ръководството на MPMDS главно служи като водач и се използва главно за ръководство на бутала и бутални пръстени в хидравлични цилиндри и пневматични цилиндри, играейки поддържаща и ръководна роля.
Изпратете запитване
Описание на продукта
Водещият пръстен, наричан още опорен пръстен, е част, използвана на буталото или буталото на хидравличен цилиндър или газов цилиндър, за да поддържа движението на буталото или буталото. Той може да предотврати директния контакт и триене на буталото или буталото с тялото на цилиндъра по време на движение и да предпази тялото на цилиндъра и буталото или буталото от увреждане. Често използваният материал за водещи пръстени е полиоксиметилен (POM).
Характеристики на повърхността на жлеба
|
Завършете |
RTMAX (един) |
Великобритания (хм) |
|
Slidingsurface |
≤2.5 |
0,05 - 0,3 |
|
GrooveBottom |
≤10 |
≤1.6 |
|
Канали |
≤15 |
≤3 |

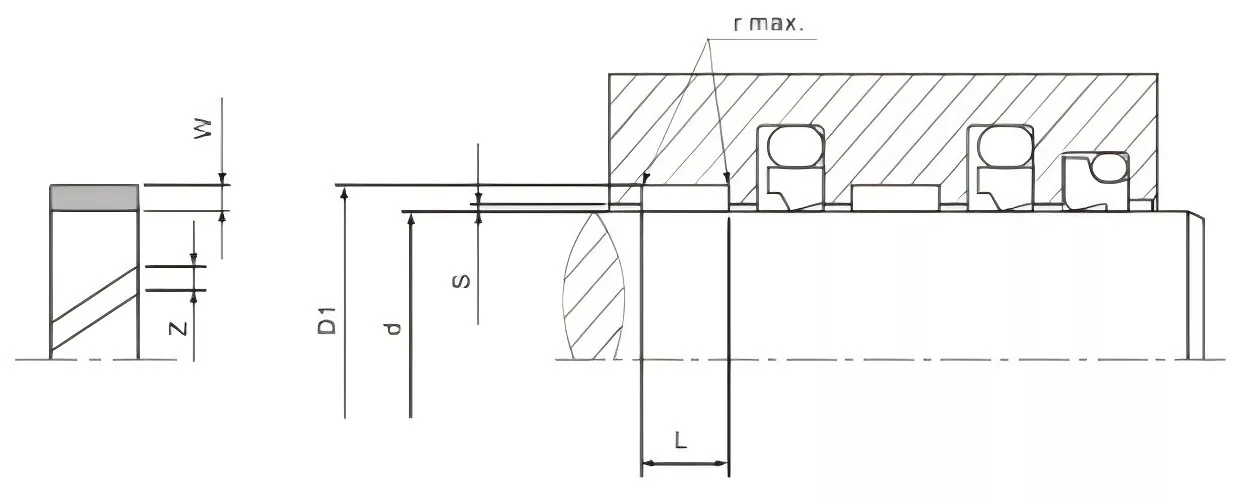

Спецификация
|
Диаметър на пръта |
Диаметър на дъното |
Ширина на жлеба |
Ръководано |
Просвет на пръстена на водача |
|
D F8/H9 |
D1 H8 |
L+0,2 |
W |
Z |
|
8-20.0 |
D +3.10 |
2.5 |
1.55 |
1-2 |
|
10-50.0 |
D +3.10 |
4 |
1.55 |
1-3 |
|
15-140.0 |
D +5.00 |
5.6 |
2.5 |
2-5 |
|
20-220.0 |
D +5.00 |
9.7 |
2.5 |
2-9 |
|
80-400.0 |
D +5.00 |
15 |
2.5 |
4-15 |
|
200-999.9 |
D +5.00 |
25 |
2.5 |
8-33 |
|
1000-4200.0 |
D +5.00 |
25 |
2.5 |
33-134 |
|
280-999.9 |
D +8.00 |
25 |
4 |
10-33 |
|
1000-2200.0 |
D +8.00 |
25 |
4 |
33-70 |
Ограничете клирънс s
|
Диаметър на цилиндъра |
Смин. |
Smax. |
D |
Rmax. |
|
8-20 |
0.20 |
0.30 |
8-250 |
0.2 |
|
20-100 |
0.25 |
0.40 |
＞ 250 |
0.4 |
|
101-250 |
0.30 |
0.60 |
||
|
251-500 |
0.40 |
0.80 |
||
|
501-1000 |
0.50 |
1.10 |
||
|
＞ 1001 |
0.60 |
1.20 |
||
Вземете оферта сега
Изпълнен с PTFE
Характеристики
Неметален водач за водач за бутален прът, предлаган в готови за употреба и типове рязане на място
▶Материал
--Резистентният пръстен е PTFE бронзов композит
▶Изпълнение
Неметален водещ елемент за бутален прът, подходящ също за стандартна кухина ISO10766.
-Метал/пластмасов сдвояване на материали предотвратява „блокиране“ и „припадък“ с ограничен товарен капацитет (материал);
--Ниско триене, без явление на приплъзване; Подходящ за сухо условия на работа с работа с лошо смазване;
-Боура за затихване на вибрации (радиална вибрация);
-Моко може да се проведе възможни чуждестранни примеси;
-Guide ъгъл закръглянето предотвратява екструдирането на ръба на пролуката в полукръглата ъгъл на канала на кухината.
> Условия на труд
Линейна скорост: ≤15 m/s;
Капацитет на товар: ≤15 N/mm2, при 20 ℃; <7.5n/, при 80 ℃; <5n/mm2, при 120c. Максимална работна температура: -60 ° C ~+150 ° C (200 ° C).

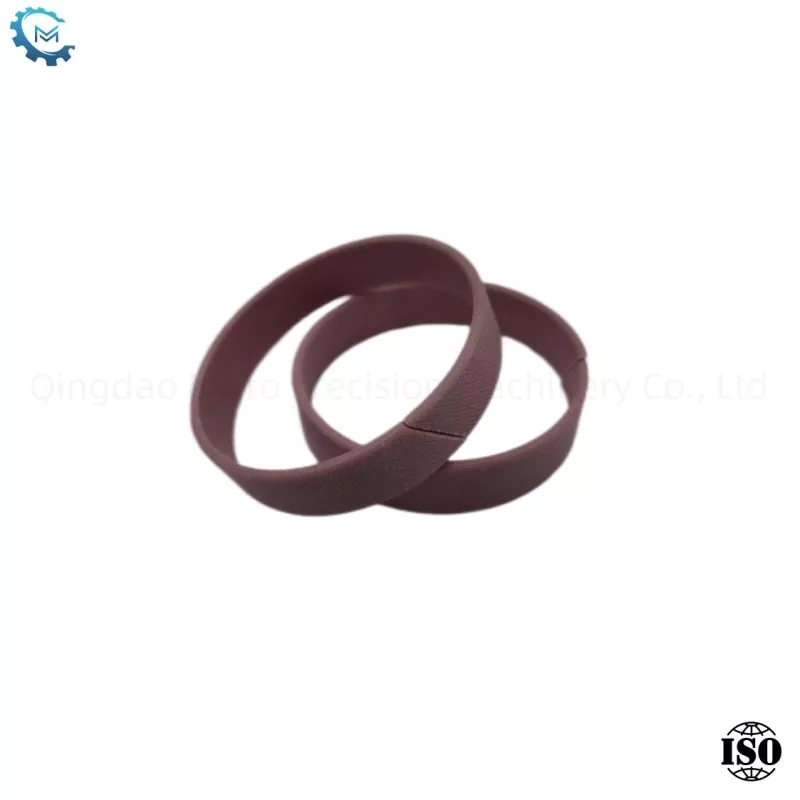

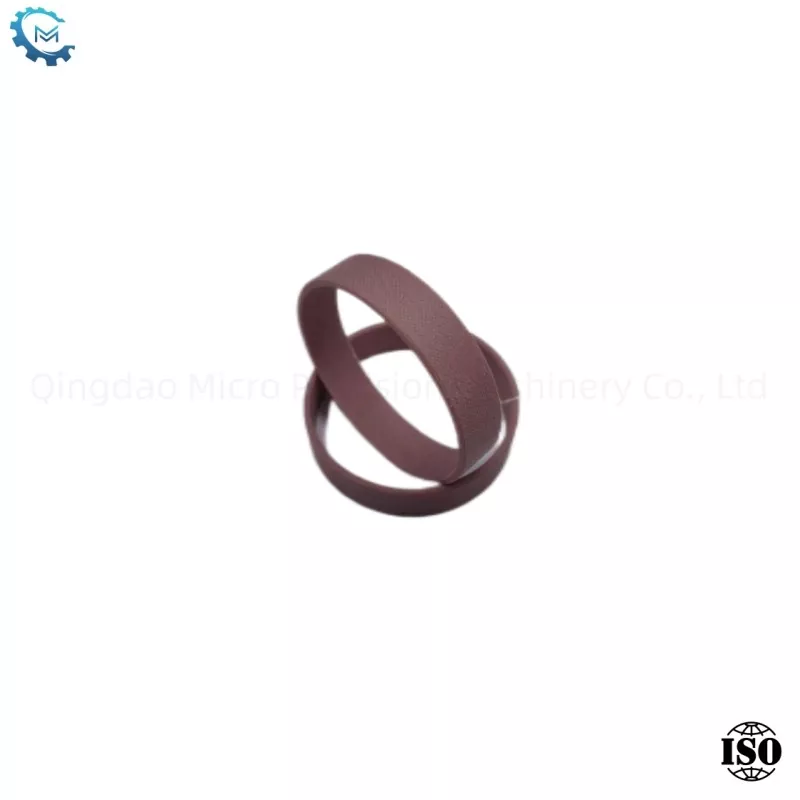

Фенолен плат
▶Характеристики
Неметален водач елемент за бутало.
▶Материал
--Резистентният пръстен е фенолен плат
▶Изпълнение
Използва се като неметален водещ елемент за бутален прът, подходящ също за стандартна кухина IS010766.
-Метално/пластмасово сдвояване на материали предотвратява явленията „блокиране“ и „припадъци“;
-Слово капацитет на лагера, еластичен преди да достигне крехка работна температура;
-Guide ъгъл закръглянето предотвратява екструдирането на ръба на полукръглата ъгъл на канала на кухината.
▶Условия на труд
Скорост на линията: <1m/s
Натоварващ капацитет: <50n/mm2, под 120c максимална работна температура: -60 ℃ ~+120 ° C
