Какви са принципите на дизайна на блоковете на клапаните?

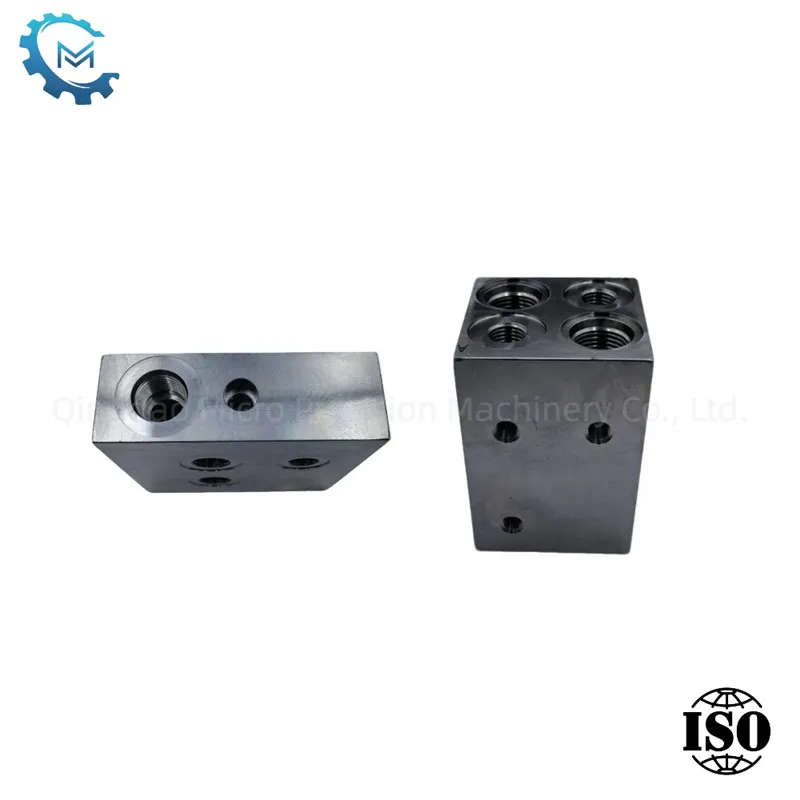

Дизайнът наБлокове на хидравлични клапание сложна и деликатна работа, която изисква цялостно разглеждане на функционалните изисквания на системата, структурно оформление, технология за обработка и други аспекти. По -долу са основните принципи, които трябва да се спазват при проектирането на блокове за хидравлични клапани, обобщени отQingdao Micro Precision Machinery Co., Ltd.въз основа на дългогодишен опит.

1. Системна интеграция и съвпадение на функциите

Първият принцип на дизайна на блока на клапана е, че неговата маслена верига трябва строго да отговаря на изискванията на схематичната диаграма на хидравличната система. Преди да проектираме, ще изясним кои маслени вериги могат да бъдат интегрирани за постигане на опростяване и компактност на системата. В същото време броят на компонентите, съдържащи се в блока на клапана, трябва да бъде умерен, за да се избегне прекомерният обем на блока на клапана поради твърде много компоненти.

2. Оформление и инсталиране на компоненти

Ние обръщаме внимание на детайлите на оформлението и инсталацията на хидравличните компоненти. Минималното разстояние между компонентите трябва да надвишава 5 мм, за да се избегне взаимна намеса. В същото време компоненти като пилотния клапан на обратния клапан, клапан на налягане и манометър могат да бъдат удължени по подходящ начин извън инсталационната равнина на блока на клапана, за да се намали общият обем. В допълнение, ядрото на клапана винаги трябва да се инсталира в хоризонтална посока, за да се избегне влиянието на неговата чувствителност и експлоатационни характеристики поради собствената му тежест.

3. Дизайн на канала и оптимизация на течностите

Дизайнът на канала наБлок на клапанае от решаващо значение. Дизайнът на канала трябва да бъде възможно най -прост, като се избягват дълбоки дупки и наклонени дупки, за да се намалят затрудненията на обработката и загубата на устойчивост на потока. Препоръчваме работен дебит на тръбопровода от 8 м/сек и дебит на връщане на тръбопровода от 4 м/сек. В допълнение, структурата на пресичащите се дупки трябва да приема Т-образна структура и да избягва кръстосана структура, за да се улесни обезщетението и да се предотврати отлагането на замърсители.

4. Сила и надеждност

Силата и надеждността на блока на клапаните са сърцевината на дизайна. Минималната дебелина на стената между слепите дупки трябва да бъде строго проверена, за да се гарантира, че те няма да се счупят поради концентрацията на напрежение при високо налягане. За блокове от чугунен клапан разстоянието между стените на две съседни дупки трябва да бъде не по -малко от 5 мм; За подправени стоманени клапани разстоянието на отвора трябва да бъде не по -малко от 3 мм. В допълнение, трябва да се обърне специално внимание на дизайна на фиксиращите отвори за винтове, така че да не се сблъскат с масления канал, за да се избегне изтичане или повреда на блока на клапана поради твърде малка дебелина на стената.

Заключение

AtQingdao Micro Precision Machinery Co., Ltd., Ние винаги сме ангажирани да предоставяме на клиентите високоефективни и високо надеждност хидравлични продукти на клапаните чрез принципи на научен дизайн и строг контрол на качеството. Вярваме, че само като разгледаме напълно всеки детайл в етапа на проектиране, можем да постигнем ефективна работа и дългосрочна стабилност на системата в практически приложения.
