Каква е разликата между сглобен край на основата на цилиндъра и заварения край на цилиндъра?

Като производител наХидравлични цилиндри, Qingdao Micro Precision Machinery Co., Ltd.се ангажира да предоставя на клиентите висококачествени хидравлични цилиндрови продукти. В производствения процес процесът на свързване на основата на цилиндъра е една от ключовите връзки, а сглобяването на основата на цилиндъра и заваряването на основата на цилиндъра са два общи метода на свързване. Тези два процеса имат свои характеристики и са подходящи за различни сценарии на приложение.

1. Основно разграничение

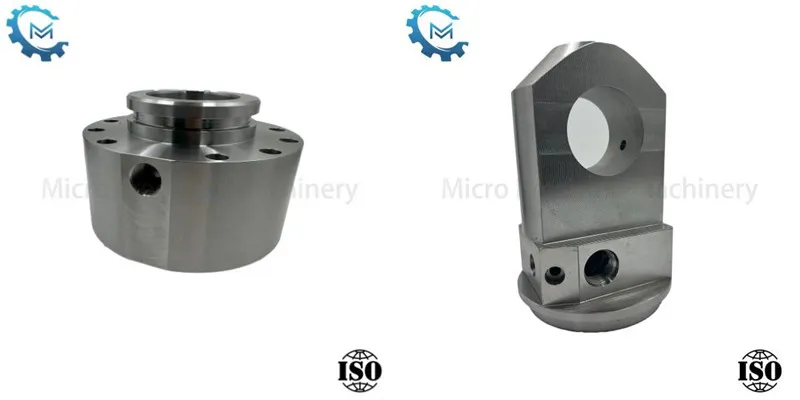

Метод на връзка: СглобенитеОснова на цилиндърасе фиксира към основата на цилиндъра и цевта на цилиндъра чрез механични средства като болтове, фланци и скоби. Заварената основа на цилиндъра е заварена към основата на цилиндъра и цевта на цилиндъра чрез заваръчни процеси (заваряване на TIG, потопено дъгово заваряване и др.).

Разглобяване: Сглобената основа на цилиндъра е разглобена за лесен ремонт или подмяна на части. Заварената основа на цилиндъра не се разглобява и трябва да бъде заменена като цяло или да се нарязва за ремонт.

Уплътнение: Сглобената основа на цилиндъра разчита на уплътнения (като О-пръстени и уплътнения), а съществува риск от изтичане (особено при високо налягане или когато уплътненията са отлежали). Заварната заварена основата на цилиндъра директно образува уплътнение с нисък риск от изтичане и е по-подходяща за среда с високо налягане.

Сила и твърдост: Сглобената основа на цилиндъра е ограничена от силата на болтовете/фланците и има слаба устойчивост на въздействие. Заварената основа на цилиндъра има висока обща конструктивна якост и е по -устойчива на въздействие и деформация.

2. Анализ на специфични разлики

(1) Изисквания за структура и процес

Сглобяване на основата на цилиндъра

Ключов процес: Краят на цилиндъра трябва да бъде обработен с нишки или фланцови дупки (изисквания за точност IT7 ниво). Предварителното натоварване на болта трябва да бъде прецизно контролиран (като въртящ момент на болта M24 200-250n · m).

Дизайн на уплътнението: Трябва да се постави уплътняващ жлеб на повърхността на ставата и трябва да се монтира О-пръстен (материалите, които обикновено се използват, са NBR или Fluororubber).

Заваряване на основата на цилиндъра

Ключов процес: Свелината трябва да бъде почистена преди заваряване (без петна от масло или ръжда). Параметрите за заваряване са строго контролирани (като ток 180-220A, аргонов газов поток 10-15L/min). След заваряване се изисква отгряване на облекчаване на стреса (600-650 ℃ за 2 часа).

(2) Сравнение на производителността

Максималното налягане на сглобената основа на цилиндъра е ≤25MPa (в зависимост от якостта на уплътнението и болтовете, а заварената основа на цилиндъра е ≥35MPa (якостта на заваряването е близо до основния материал).

Устойчивост на умора, болтовете на сглобената основа на цилиндъра са лесни за разхлабване и трябва да се проверяват редовно; Общата структура на заварената основа на цилиндъра е стабилна и има дълъг живот на умора.

(3) Примери за сценарий на кандидатстване

Приложими сценарии за сглобена основа на цилиндъра

Хидравлична система на машинния инструмент: Ниско налягане (10-15MPa), уплътненията трябва да се сменят редовно.

Тестова скамейка: Изисква бързо разглобяване, за да регулирате дължината на цилиндъра или да смените аксесоарите.

Нискотарифно оборудване: Намалява инвестициите в заваръчни процеси, като хидравлични цилиндри за селскостопански машини.

Приложими сценарии за заварена основа на цилиндъра

Хидравличен цилиндър на багера: издържа на чести натоварвания на удара (като скално разкопки) и изисква структура на висока реалност.

Металургична подвижна мелница: Висока температура и високо налягане (температура на маслото ≥80 ℃, налягане 30MPa), разчитайки на уплътняване на заваряване.

Deep-Sea Equipment: При високо хидростатично налягане надеждността на заварната структура е по-добра от механичната връзка.

Заключение

Накратко, независимо дали заваряваОснова на цилиндъраИли сглобяване на базата на цилиндъра, ние се ангажираме да гарантираме качеството и производителността на продуктите чрез модерни технологии и процеси.
