Видове и характеристики на държачите на машинни инструменти на ЦПУ？

Въведение

В областта на прецизната обработка наCNC машинни инструменти, притежателите на инструменти са ключови компоненти, които свързват инструменти и машинни инструменти. Като компания, специализирана в обработката на ЦПУ, ние сме добре наясно, че различните видове притежатели на инструменти имат дълбоко влияние върху ефективността, прецизността и качеството на обработката. Позволете ми да ви запозная с общите видовеПритежатели на машинни инструменти с ЦПУи техните уникални характеристики подробно.

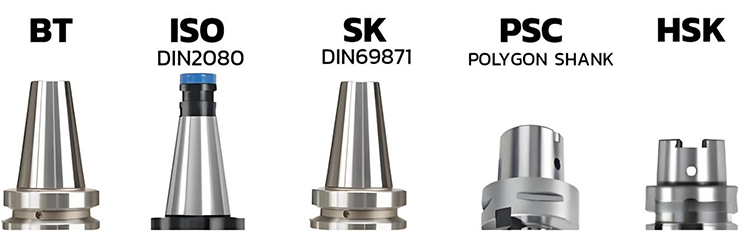

Притежателите на инструменти обикновено се разделят на две категории според конуса на отвора на инструмента на шпиндела на обработващия център:

1. Универсален притежател на инструменти с шпиндел конус 7:24

Поддържачът на инструмента 7:24 използва отделна повърхност на конуса за позициониране, а дръжката на конуса е по -дълга. Повърхността на конуса едновременно изпълнява две функции: Позициониране на притежателя на инструмента спрямо центъра на шпиндела и предаване на въртящия момент чрез затягаща сила.

Универсален притежател на инструменти с конус 7: 24. Обикновено има пет стандарта и спецификации:

(1) Международен стандарт IS0 7388-1 (съкратено като IV или ИТ)

Характеристики:

Висока гъвкавост, може да бъде инсталирана на DIN 69871 и ANSI/ASME Spindle Taper Machine Tools.

(2) Германски стандарт DIN 69871, китайски стандарт GB10944

(съкратено като JT, SK, DIN, DAT или DV)

Характеристики:

Размерите на инсталацията са същите като тези на притежателите на инструменти ISO 7388-1, но стойността на D4 е по-голяма, което може да причини интерференция на инсталацията.

(3) Американски стандарт ANSI B5.50

Характеристики:

Липсва му клиновище и не може да бъде инсталиран на машинни инструменти DIN 69871 и ISO 7388-1, но последните две могат да бъдат инсталирани на него.

(4) Японски стандарт JIS B6339, (MAS BT, наричан BT)

Характеристики:

TAPRE на BT Tool'shols е по -кратък от предишните три притежатели на инструменти, а размерите на инсталацията са различни, така че те не могат да бъдат заменени. Симетричната структура я прави по -стабилен при високи скорости от останалите три притежатели на инструменти.

(5) Германски стандарт DIN 2080 (съкратено като NT или ST)

Метод на напрежение: държачът на инструменти за тип NT се затегнете от дърпащ прът върху традиционен машинен инструмент, известен още като ST в Китай

2. Държач за инструменти с шпиндела TAPER 1:10

(1) HSK притежател на инструменти

Притежателите на вакуумни инструменти на HSK могат да подобрят твърдостта и стабилността на системата и прецизността на продукта по време на високоскоростна обработка и да съкратят времето за подмяна на инструмента, като играят важна роля за високоскоростната обработка.

Притежателите на инструменти HSK са достъпни в различни спецификации като A, B, C, D, E и F. Сред тях A, E и F обикновено се използват в обработващите центрове (автоматична промяна на инструмента).

Характеристики: Той има конус от 1:10 и приема двустранен дизайн на контакт (т.е. конуса и крайното лице са в контакт едновременно), осигурявайки по-голяма твърдост и прецизност, особено подходяща за високоскоростна среда за рязане.

(2) PSC Tapper Shank (ISO26623)

Използва кратък конусен дизайн (обикновено 1:10 конус), но се свързва само с шпиндела през контакта на повърхността на конуса. Някои модели могат да комбинират контакт на крайното лице, за да подобрят твърдостта.

Целта на дизайна е да се намали промяната в клирънс на повърхността на конуса, причинена от центробежна сила по време на високоскоростно въртене, но методът му за позициониране е по-прост от HSK и главно разчита на силата на триене на повърхността на конуса.

Заключение

Като производител наПритежатели на машинни инструменти с ЦПУ, ние винаги сме ангажирани да предоставяме на потребителите продукти с висококачествена, високоефективна инструмента за обработка на инструменти. Следователно, ние продължаваме да оптимизираме дизайна на продуктите и обогатяването на категориите продукти, за да гарантираме, че всяка дръжка на инструмента може да се изпълнява в най -добрия случай в обработката на ЦПУ, като помага на потребителите да постигнат ефективни и точни цели за обработка.
