Нестандартен блок за хидравлична клапа

Нестандартните персонализирани хидравлични клапани блокове Qingdao Micro Precision Machinery Co., Ltd. е производител, специализиран в проектирането и обработката на нестандартни блокове за хидравлични клапани. Ние се фокусираме върху проектирането и производството на блокове на хидравлични клапани повече от 20 години. Нашите продукти имат изключително висока стабилност и тяхното предимство на цените също е много очевидно. Покриване на повечето от европейските и американските пазари.

Очакваме с нетърпение да станем ваш дългосрочен партньор в Китай.

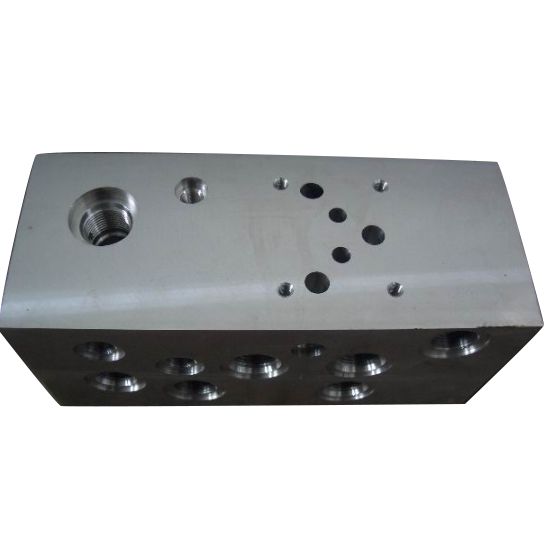

Нестандартните материали за блок на хидравличните клапани са избрани от стомана № 20, № 45 стомана, кована, Q355D, чугун и алуминий и др. Приемете материали, посочени от клиентите и предоставят на клиентите отчети за тестване на трети страни и доклади за откриване на недостатъци.

Вземете оферта сега

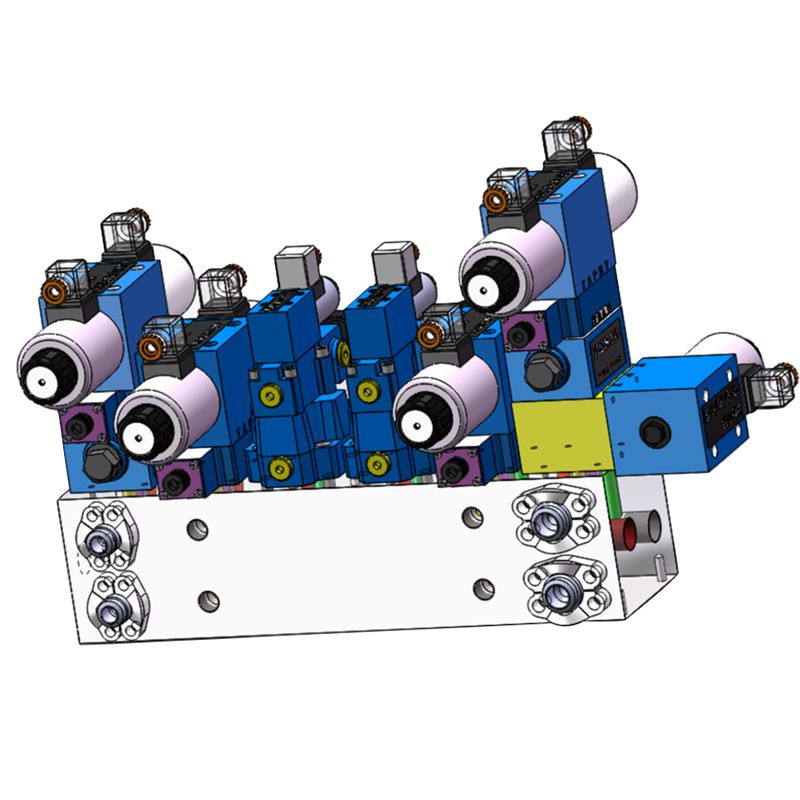

Нестандартен хидравличен клапан бързо оформление:

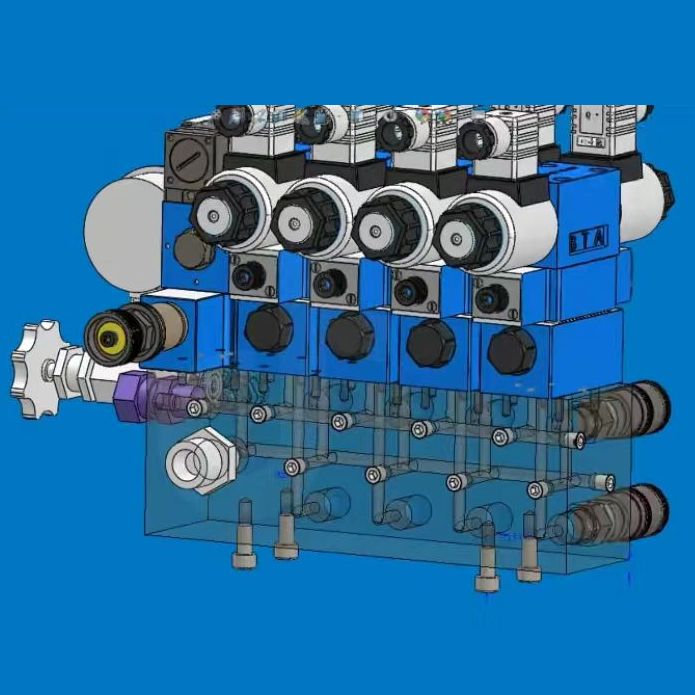

Когато поставяте нестандартни хидравлични клапани, трябва да помислите дали посоката на инсталиране на тялото на клапана е разумна. Ядрото на клапана трябва да бъде в хоризонтална посока, за да се предотврати самостоятелното тегло на ядрото на клапана да повлияе на чувствителността на клапана. По -специално, реверсивният клапан трябва да бъде подреден хоризонтално. Формата, местоположението и размера на публичните отвори на маслото на нестандартния блок на хидравличния клапан трябва да се определят в съответствие с дизайнерските изисквания на системата. Когато определяме параметрите на инсталацията на всеки компонент на нестандартния блок на хидравличния клапан, трябва да се опитаме да направим всичко възможно, за да направим дупките, които трябва да бъдат свързани възможно най-ортогонални, така че те да са директно свързани и да намалят ненужните отвори на процесите. Тъй като всеки компонент има повече от две маслени отвора и тези дупки трябва да бъдат свързани с дупките на други компоненти и публичните дупки на маслото на нестандартния блок на хидравличния клапан, понякога не е възможен директният връзка, така че дизайнът трябва да е необходим отвори за процеса. Дизайнът на отвора на нестандартния блок на хидравличния клапан е да се определи броят на дупките на процеса, които трябва да се добавят, когато дупките са свързани, вида и размерът на местоположението на отворите на процеса и диаметъра на отвора и дълбочината на отвора на дупките върху нестандартния блок на хидравличния клапан. Малките дебелини на стената между затворените канали трябва да бъдат проверени за здравина. Трябва да се отбележи, че фиксиращите винтови отвори на хидравличните компоненти на нестандартния блок на хидравличния клапан не се сблъскват с маслените проходи, а малката им дебелина на стената също трябва да бъде проверена за здравина и т.н.

Размерите на хидравличните компоненти, инсталирани на нестандартни блокове на хидравличните клапани, не трябва да пречат помежду си. Геометричните размери на блока на клапана отчитат главно външните размери на всеки компонент, инсталиран на блока на клапана, така че да има достатъчно пространство за сглобяване между компонентите. Разстоянието между хидравличните компоненти трябва да бъде по -голямо от 5 мм. Електромагнитът на обръщащия клапан, пилотният клапан на клапана на налягането и манометърът на налягането могат да бъдат удължени по подходящ начин отвъд инсталационната равнина на регулиращия блок, което може да намали размера на блока на клапана. Но внимавайте да не оставите надвисналите части да се сблъскат с други части.

Неща, които трябва да се отбележи при проектиране на нестандартни блокове за хидравлични клапани:

1. При дизайна на нестандартните блокове на хидравличните клапани, маслената верига трябва да бъде възможно най-проста, а дълбоките дупки, наклонените дупки и отворите за процеси трябва да бъдат сведени до минимум. Диаметърът на отвора в блока на клапана трябва да съответства на дебита. Особено внимание трябва да се обърне на взаимосвързаните дупки, за да се осигури достатъчно площ на потока. Обърнете внимание на посоката и позицията на входа и изхода на маслото. Той трябва да съответства на цялостното оформление на системата и формата на връзката на тръбата и да обмисли по отношение на изработката на инсталационната операция, трябва да се осигурят компоненти с вертикални или хоризонтални изисквания за инсталиране, за да отговарят на изискванията след инсталирането.

2. За компоненти, които трябва да бъдат коригирани по време на работа, при проектирането трябва да се вземе предвид удобството на експлоатация и наблюдение. Регулируемите компоненти като препълнени клапани и клапани за контрол на скоростта трябва да бъдат зададени в положение, където дръжката за регулиране е лесна за работа.

3. Компонентите и ключовите компоненти, които изискват честа поддръжка, като пропорционални клапани и серво клапани, трябва да бъдат разположени над или извън блока на клапана, за да се улесни разглобяването и сглобяването. В допълнение, в дизайна на блока на клапана трябва да бъде настроен достатъчен брой точки за измерване на налягането за блока на клапана. За блокове на клапаните с тегло повече от 30 кг, трябва да се осигурят повдигащи винтови отвори. Въпреки това, при предположението за изпълнение на изискванията за използване, обемът на блока на клапана трябва да бъде да го поддържа възможно най -малък.
