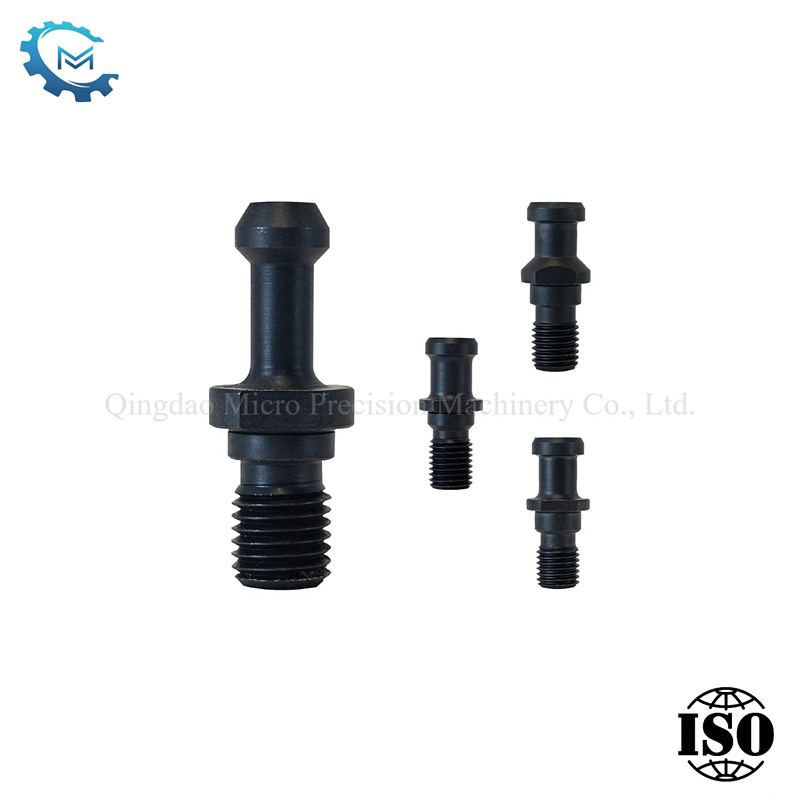

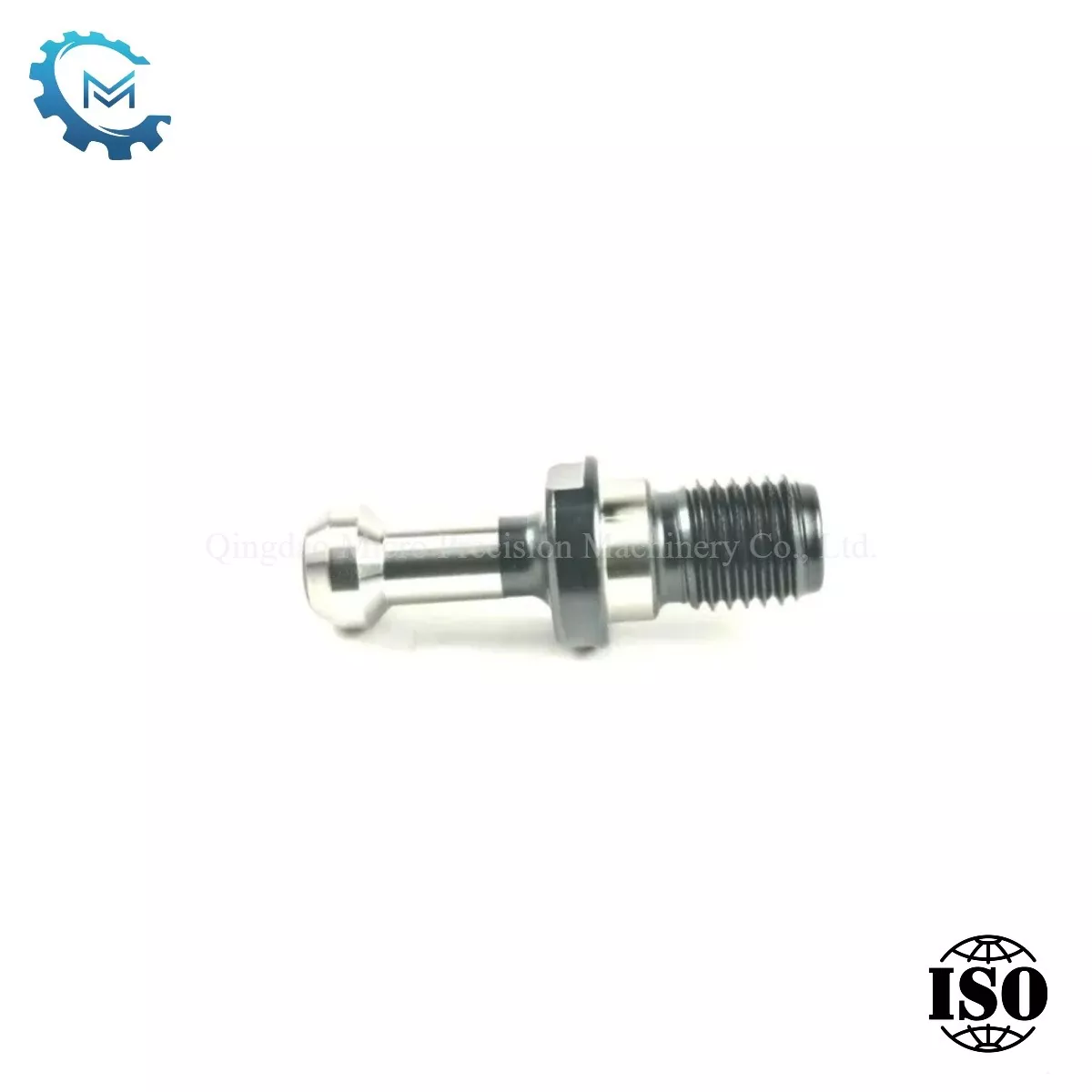

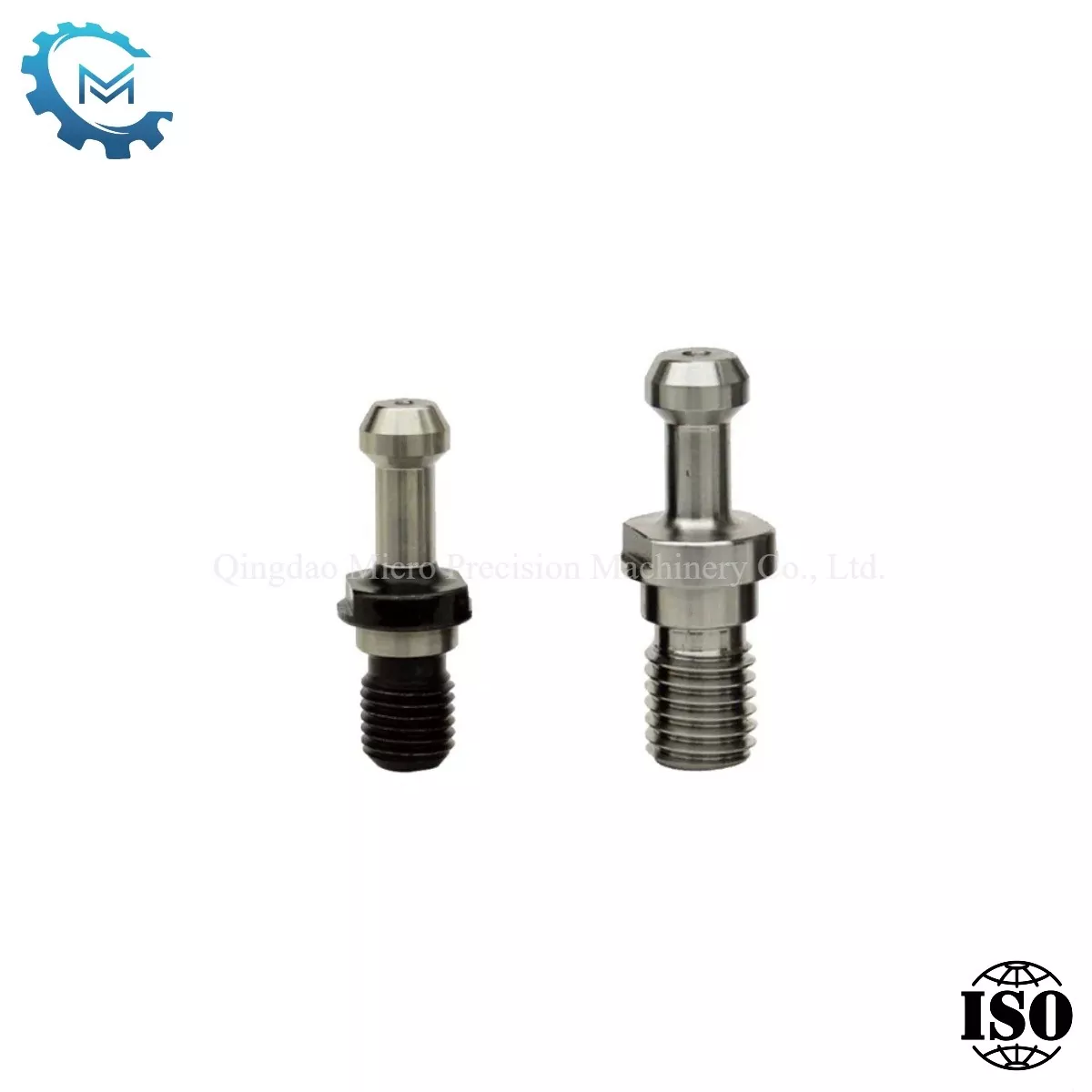

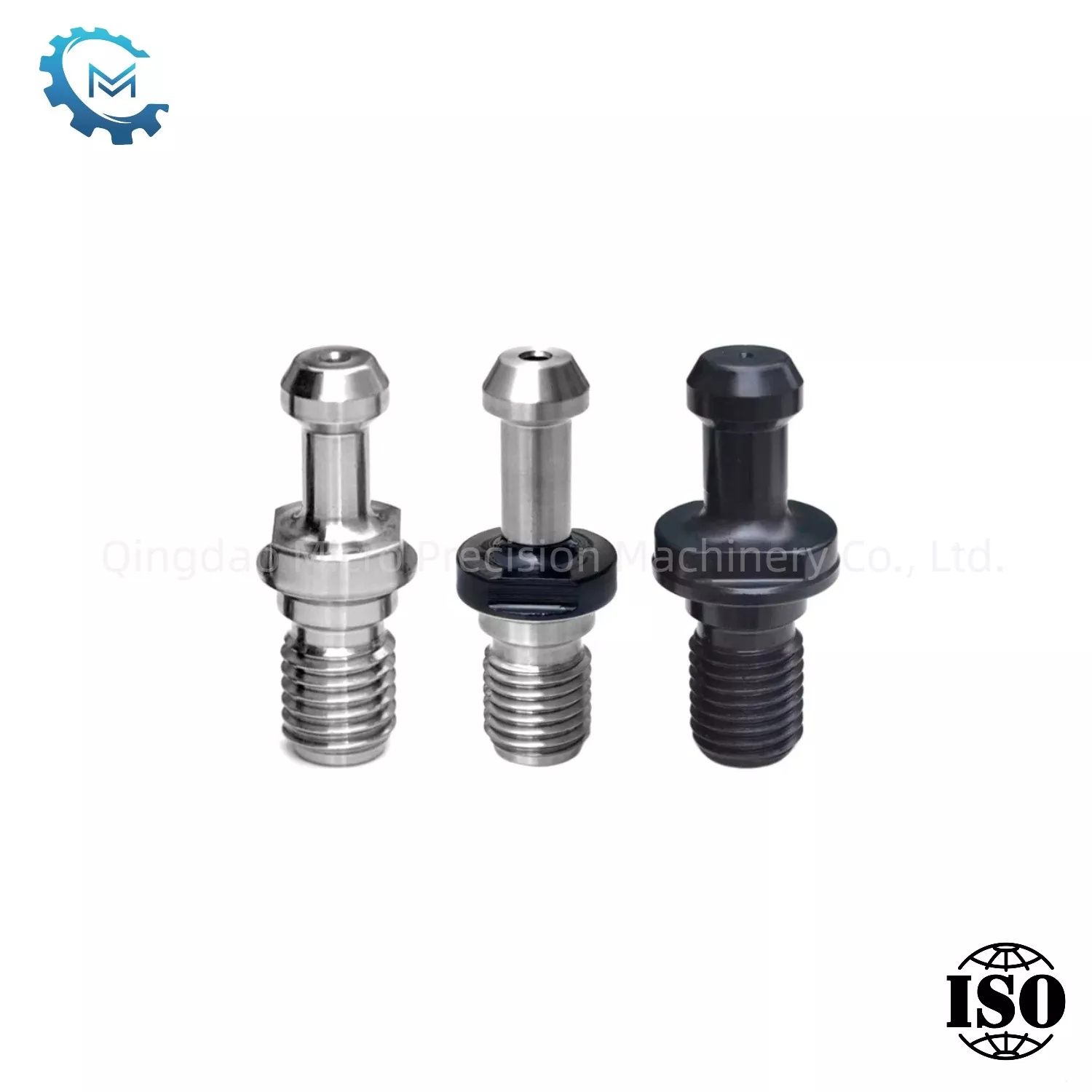

Задържане на копчето DIN69872-1988, известен още като DIN Pull Stud, може да бъде персонализиран до различни размери като изискване на клиента, е елемент за закрепване, използван за затягане на държачите на инструменти в машините с ЦПУ и се съобразява с немския индустриален стандарт DIN 69872.

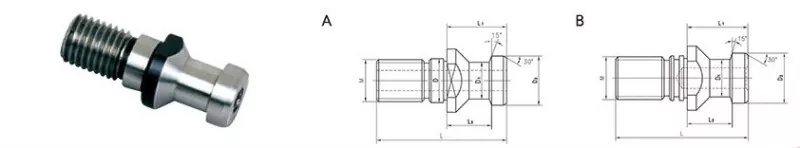

Задържащото копче DIN69872-1988, известна още като теглени шипове, са разделени на два типа: Тип А и Тип Б. Тип А се отличава с отвор през дупки, който вретено може да изхвърля вода, желязните подаване могат да бъдат изхвърлени чрез налягане на водата при пробиване; Докато тип B няма отворена дупка, но вместо това има уплътнителен канал за пръстен, за да предотврати изтичането на охлаждащата течност от задния край.
Модел. |
D |
D1 |
D2 |
M |
L |
L1 |
L2 |
LDD-30A (B) |
13 |
9 |
13 |
M12 |
44 |
24 |
19 |
LDD-40A (B) |
17 |
14 |
19 |
M16 |
54 |
26 |
20 |
LDD-45A (B) |
21 |
17 |
23 |
М20 |
65 |
30 |
23 |
LDD-50A (B) |
25 |
21 |
28 |
M24 |
74 |
34.00 |
25 |

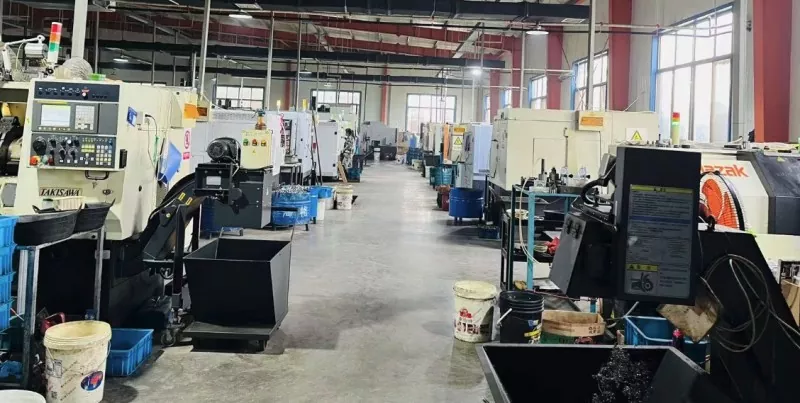

Предварителната форма на дърпането се произвежда по методи на леене и коване. След коване или отливки, компонентите се обработват до необходимите размери чрез обработка на ЦПУ. След обработката се провежда топлинната обработка, за да се подобри силата на дърпането. След това, след обработката на повърхността, се извършва търкаляне на резба с помощта на два матрици, едната стационарна и другата се движи, прилагайки налягане върху тегленето, за да се образува нишките.
1. Какво е Din Pull Stud?
Din Pull Stud, известен още като задържащ винт или копче за дърпане, е компонент, подобен на болт, който свързва лентата за теглене на CNC машина с държача на инструмента. Те се използват за сигурно дърпане на инструмента в шпиндела и автоматично пускат държача на инструмента.
2. DIN PULL LUDS ВМАНТИЧНИ?
Въпреки че може да изглеждат подобни, Din Pull Luds не винаги е взаимозаменяем. Трябва да се използват само издърпващите шпилки, посочени от производителя на машинния инструмент.
3. Какви са материалът и топлинната обработка на Din Pull Studs?
Висококачествените шпилки DIN обикновено се изработват от специална висококачествена стомана и са правилно обработени с топлина, за да се увеличи твърдостта.
