Как да избера блок на клапана?

TheБлок на клапанае ключов компонент в хидравличните системи и системите за контрол на индустриалните течности. Правилността на неговия избор е пряко свързана с производителността, надеждността и икономията на системата. За да подобрим ефективността на работната работа и да намалим разходите, трябва да научим как правилно да изберем блока на клапана.

1. Изяснете целта на блока на клапана в оборудването или устройството

Определете условията на труд на блока на клапана, свойствата на приложимата среда, работното налягане, работната температура и метода на работа и управление. Преди да изберем блока на клапана, първо трябва да разберем нашите изисквания за приложение. Какъв е диапазонът на температурата и налягането на течността? Колко голям е дебитът? Това са всичко, което трябва да вземем предвид.

2. Изберете типа на десния блок на клапана

Според системните изисквания изберете типа на десния блок на клапана, като блок на клапана с една глава, блок с двойна глава или блок на многоглав клапан. Често използваните типове блокове на клапаните в хидравлични системи включват двупосочни блокове на патрон, интегрирани блокове на клапаните и др.

3. Дизайн и структурна оптимизация

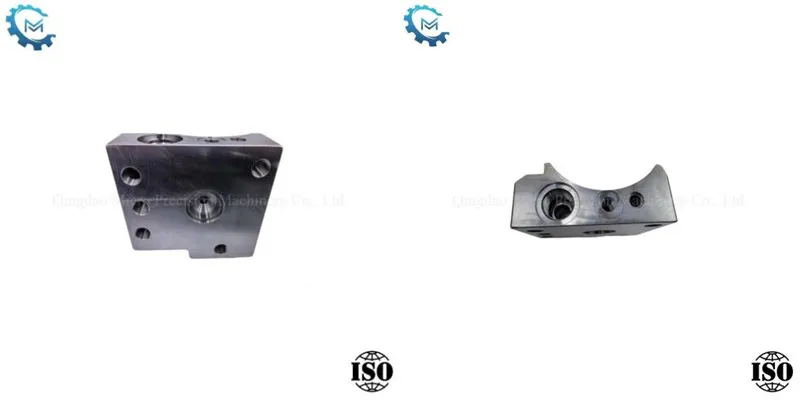

Външен вид и размер: TheБлок на клапанаобикновено е правоъгълен хексахдър и може да бъде кръгов, като се има предвид ограничението на инсталационното пространство.

Дизайн на канала: Диаметърът на основния канал трябва да се определя въз основа на дебита и скоростта на потока. Скоростта на потока на канала на налягането не трябва да надвишава 8m/s, а скоростта на потока на канал за връщане на маслото не трябва да надвишава 4m/s.

Обработка и връзка: За да се намали загубата на устойчивост на потока, основният канал може да приеме частичен дизайн на отвора; Сложните канали трябва да се избягват колкото е възможно повече, за да се опрости обработката.

Видът на интерфейса и размерът на блока на клапана също трябва да се вземат предвид и той трябва да съответства на интерфейса на маслената тръба, маслената помпа, задвижването и др. Свързан към нея. Например, има много спецификации на общи резбовани интерфейси и връзката трябва да бъде тясна, за да се предотврати изтичането.

4. Помислете за избор на материали

Изборът на материал на блока на клапана зависи от свойствата на течността и условията на работната среда. Общите материали включват чугун, неръждаема стомана, пластмаса и др. Уверете се, че избраният материал е устойчив на корозия, високотемпературен и устойчив на износване, за да гарантира надеждността на блока на клапана при дългосрочна употреба.

5. Метод на инсталиране

Инсталиране на типа на плочата, инсталиране на подреждане и др. Ако оборудването е ограничено за място, може да е по-подходящо за компактен блок за инсталиране на подреждане.

6. Функционални изисквания

Независимо дали става въпрос за система, използвана за различни функции като контрол на посоката, контрол на налягането или контрол на потока, е необходимо да се избере блок на клапана със съответната функция.
